- 1

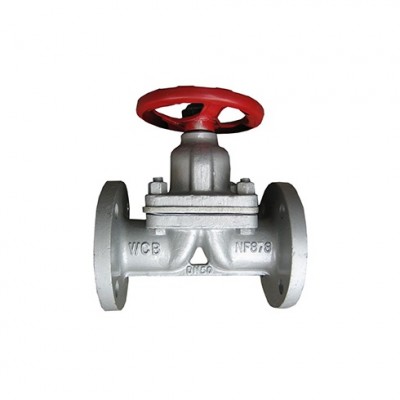

- Марка:15ч74п1м Ру-16, 15ч75п1м Ру-10, 15ч76п1м Ру-6,3
- Материал корпуса:чугун
- Номинальное давление PN:10
- Присоединение к трубопроводу:фланцевое с присоединительными размерами по ГОСТ 12815-80
- Способ управления:ручной
- Тип присоединения:фланцевое
- Тип рукоятки:маховик
- Условный проход Dу:15, 20, 25, 32, 40, 50.
- Герметичность:"С"
- Температура рабочей среды:+60 - +130
- Рабочая среда:жидкая и газообразная коррозионная
Используется в качестве запорного устройства на трубопроводах агрессивных газов и жидкостей.Между корпусом и крышкой расположена диафрагма, обеспечивающая герметичность в затворе и изоляцию внутренней полости клапана от окружающей среды.
Технические характеристики 15ч74п:
| Рабочая среда | Температура рабочей среды | Условное давление (кг/см²) | Условный проход Ду (мм) | Рабочая длинна L (мм) | Масса (кг) |
| Жидкая агрессивная | От -15°С до +110°С | 16 | 15 | 130 | 2,9 |
Технические характеристики 15ч75п:
| Рабочая среда | Температура рабочей среды | Условное давление (кг/см²) | Условный проход Ду (мм) | Рабочая длинна L (мм) | Масса (кг) |
| Жидкая агрессивная | От -15°С до +110°С | 10 | 25 | 160 | 6,5 |
| Жидкая агрессивная | От -15°С до +110°С | 10 | 32 | 180 | 9,2 |
| Жидкая агрессивная | От -15°С до +110°С | 10 | 50 | 230 | 15,5 |
Технические характеристики 15ч76п:
| Рабочая среда | Температура рабочей среды | Условное давление (кг/см²) | Условный проход Ду (мм) | Рабочая длинна L (мм) | Масса (кг) |
| Жидкая агрессивная | От -15°С до +110°С | 6,3 | 80 | 310 | 29,0 |
| Жидкая агрессивная | От -15°С до +110°С | 6,3 | 100 | 350 | 14,0 |
